СНиП II-23-81 Стальные конструкции Часть 2

5.19*. Расчет на прочность балок переменного сечения с учетом развития пластических деформаций следует выполнять только для одного сечения с наиболее неблагоприятным сочетанием усилий M и Q; в остальных сечениях учитывать развитие пластических деформаций не допускается.

Расчет на прочность изгибаемых элементов из стали с пределом текучести до 530 МПа (5400 кгс/см²), воспринимающих динамические, вибрационные или подвижные нагрузки, допускается выполнять с учетом развития пластических деформаций, не препятствующих требуемым условиям эксплуатации конструкций и оборудования.

5.20. Для обеспечения общей устойчивости балок, рассчитываемых с учетом развития пластических деформаций, необходимо, чтобы либо были выполнены требования п. 5.16*,а, либо наибольшие значения отношений расчетной длины балки к ширине сжатого пояса l_ef/b, определяемые по формулам табл. 8*, были уменьшены умножением на коэффициент

d = [1 – 0,7(c₁ – 1)/(c – 1)], здесь 1 < c₁ £ c.

Учет пластичности при расчете балок со сжатым поясом менее развитым, чем растянутый, допускается лишь при выполнении условий п. 5.16*,а.

5.21. В балках, рассчитываемых с учетом развития пластических деформаций, стенки следует укреплять поперечными ребрами жесткости согласно требованиям пп. 7.10, 7.12 и 7.13, в том числе в местах приложения сосредоточенной нагрузки.

5.22. Расчет на прочность неразрезных и защемленных балок постоянного двутаврового сечения, изгибаемых в плоскости наибольшей жесткости, со смежными пролетами, отличающимися не более чем на 20 %, несущих статическую нагрузку, при условии соблюдения требований пп. 5.20, 5.21, 7.5 и 7.24 следует выполнять по формуле (39) с учетом перераспределения опорных и пролетных моментов.

Расчетные значения изгибающего момента М следует определять по формуле

М = aM_max, (45)

где M_max – наибольший изгибающий момент в пролете или на опоре, определяемый из расчета неразрезной балки в предположении упругой работы материала;

a – коэффициент перераспределения моментов, определяемый по формуле

(46)

здесь M_ef – условный изгибающий момент, равный:

а) в неразрезных балках со свободно опертыми концами большему из значений

(47)

M_ef = 0,5M₂, (48)

где символ max означает, что следует найти максимум всего следующего за ним выражения;

M₁ – изгибающий момент в крайнем пролете, вычисленный как в свободно опертой однопролетной балке;

М₂ – максимальный изгибающий момент в промежуточном пролете, вычисленный как в свободно опертой однопролетной балке;

а – расстояние от сечения, в котором действует момент М₁, до крайней опоры;

l – длина крайнего пролета;

б) в однопролетных и неразрезных балках с защемленными концами M_ef = 0,5М₃, где М₃ – наибольший из моментов, вычисленных как в балках с шарнирами на опорах;

в) в балке с одним защемленным и другим свободно опертым концом значение M_ef следует определять по формуле (47).

Расчетное значение поперечной силы Q в формуле (44) следует принимать в месте действия M_max. Если M_max – момент в пролете, следует проверить опорное сечение балки.

5.23. Расчет на прочность неразрезных и защемленных балок, удовлетворяющих требованиям п. 5.22, в случае изгиба в двух главных плоскостях при t £ 0,5R_s следует производить по формуле (40) с учетом перераспределения опорных и пролетных моментов в двух главных плоскостях согласно требованиям п. 5.22.

ЭЛЕМЕНТЫ, ПОДВЕРЖЕННЫЕ ДЕЙСТВИЮ ОСЕВОЙ СИЛЫ С ИЗГИБОМ

5.24*. Расчет на прочность внецентренно-сжатых и сжато-изгибаемых элементов по формуле (49) выполнять не требуется при значении приведенного эксцентриситета m_ef £ 20, отсутствии ослабления сечения и одинаковых значениях изгибающих моментов, принимаемых в расчетах на прочность и устойчивость.

5.25*. Расчет на прочность внецентренно-сжатых, сжато-изгибаемых, внецентренно-растянутых и растянуто-изгибаемых элементов из стали с пределом текучести до 530 МПа (5400 кгс/см²), не подвергающихся непосредственному воздействию динамических нагрузок, при t £ 0,5R_s и N/(A_nR_y) > 0,1 следует выполнять по формуле

(49)

где N, M_x и M_y – абсолютные значения соответственно продольной силы и изгибающих моментов при наиболее неблагоприятном их сочетании;

n, c_x и c_y – коэффициенты, принимаемые по прил. 5.

Если N/(A_nR_y) £ 0,1, формулу (49) следует применять при выполнении требований пп. 7.5 и 7.24.

В прочих случаях расчет следует выполнять по формуле

(50)

где х и у – координаты рассматриваемой точки сечения относительно его главных осей.

5.26. Расчет на устойчивость внецентренно-сжатых и сжато-изгибаемых элементов следует выполнять как в плоскости действия момента (плоская форма потери устойчивости), так и из плоскости действия момента (изгибно-крутильная форма потери устойчивости).

5.27*. Расчет на устойчивость внецентренно-сжатых и сжато-изгибаемых элементов постоянного сечения (с учетом требований пп. 5.28* и 5.33 настоящих норм) в плоскости действия момента, совпадающей с плоскостью симметрии, следует выполнять по формуле

(51)

В формуле (51) коэффициент j_e следует определять:

а) для сплошностенчатых стержней по табл. 74 в зависимости от условной гибкости и приведенного относительного эксцентриситета m_ef, определяемого по формуле

m_ef = hm, (52)

где h – коэффициент влияния формы сечения, определяемый по табл. 73;

– относительный эксцентриситет (здесь е –эксцентриситет;

W_c – момент сопротивления сечения для наиболее сжатого волокна);

б) для сквозных стержней с решетками или планками, расположенными в плоскостях, параллельных плоскости изгиба, по табл. 75 в зависимости от условной приведенной гибкости _ef (l_ef по табл. 7) и относительного эксцентриситета m, определяемого по формуле

(53)

где а – расстояние от главной оси сечения, перпендикулярной плоскости изгиба, до оси наиболее сжатой ветви, но не менее расстояния до оси стенки ветви.

При вычислении эксцентриситета e = M/N значения M и N следует принимать согласно требованиям п. 5.29.

Расчет на устойчивость внецентренно-сжатых и сжато-изгибаемых трехгранных сквозных стержней с решетками или планками и постоянным по длине равносторонним сечением следует выполнять согласно требованиям разд. 15*.

Расчет на устойчивость не требуется для сплошно-стенчатых стержней при m_ef > 20 и для сквозных стержней при m > 20, в этих случаях расчет следует выполнять как для изгибаемых элементов.

5.28*. Внецентренно-сжатые элементы, выполненные из стали с пределом текучести свыше 530 МПа (5400 кгс/см²) и имеющие резко несимметричные сечения (типы сечений 10 и 11 по табл. 73), кроме расчета по формуле (51), должны быть проверены на прочность по формуле

(54)

где значение W_nt следует вычислять для растянутого волокна, а коэффициент d определять по формуле

d = 1 – Nl²/(p²EA). (55)

5.29. Расчетные значения продольной силы N и изгибающего момента М в элементе следует принимать для одного и того же сочетания нагрузок из расчета системы по недеформированной схеме в предположении упругих деформаций стали.

При этом значения М следует принимать равными:

для колонн постоянного сечения рамных систем – наибольшему моменту в пределах длины колонн;

для ступенчатых колонн – наибольшему моменту на длине участка постоянного сечения;

для колонн с одним защемленным, а другим свободным концом – моменту в заделке, но не менее момента в сечении, отстоящем на треть длины колонны от заделки;

для сжатых верхних поясов ферм и структурных плит, воспринимающих внеузловую нагрузку, – наибольшему моменту в пределах средней трети длины панели пояса, определяемому из расчета пояса как упругой неразрезной балки;

для сжатых стержней с шарнирно-опертыми концами и сечениями, имеющими одну ось симметрии, совпадающую с плоскостью изгиба, – моменту, определяемому по формулам табл. 9.

Таблица 9

Относительный эксцентриситет,	Расчетные значения M при условной гибкости стержня
соответствующий M_max	< 4	³ 4
m £ 3		M = M₁
3 < m £ 20
Обозначения, принятые в таблице 9: M_max – наибольший изгибающий момент в пределах длины стержня; M₁ – наибольший изгибающий момент в пределах средней трети длины стержня, но не менее 0,5M_max; m – относительный эксцентриситет, определяемый по формуле m = M_maxA/(NW_c). Примечание. Во всех случаях следует принимать M ³ 0,5M_max.

Для сжатых стержней с шарнирно-опертыми концами и сечениями, имеющими две оси симметрии, расчетные значения эксцентриситетов m_ef следует определять по табл. 76.

5.30. Расчет на устойчивость внецентренно-сжатых элементов постоянного сечения из плоскости действия момента при изгибе их в плоскости наибольшей жесткости (J_x > J_y), совпадающей с плоскостью симметрии, следует выполнять по формуле

(56)

где с – коэффициент, вычисляемый согласно требованиям п. 5.31;

j_y – коэффициент, вычисляемый согласно требованиям п. 5.3 настоящих норм.

5.31. Коэффициент с в формуле (56) следует определять:

при значениях относительного эксцентриситета m_x £ 5 по формуле

(57)

где a и b – коэффициенты, принимаемые по табл. 10;

Таблица 10

		Значения коэффициентов
Типы сечений		a при		b при
		m_x £ 1	1 < m_x £ 5	l_y £ l_c	l_y > l_c
Открытые		0,7	0,65 + 0,05m_x	1
				1	при J₂/J₁ < 0,5 b = 1
Замкнутые:
с решетками (с планками)	сплошные
		0,6	0,55 + 0,05m_x	1

Обозначения, принятые в таблице 10:

J₁ и J₂ – моменты инерции соответственно большей и меньшей полок относительно оси симметрии сечения y–y;

j_c – значенияj_y при

Примечание. Значения коэффициентов a и b для сквозных стержней с решетками (или планками) следует принимать как для замкнутых сечений при наличии не менее двух промежуточных диафрагм по длине стержня. В противном случае следует принимать коэффициенты, установленные для стержней открытого двутаврового сечения.

при значениях относительного эксцентриситета m_x ³ 10 по формуле

(58)

где j_b – коэффициент, определяемый согласно требованиям п. 5.15 и прил. 7* как для балки с двумя и более закреплениями сжатого пояса; для замкнутых сечений j_b = 1,0;

при значениях относительного эксцентриситета 5 < m_x < 10 по формуле

c = c₅(2 – 0,2m_x) + с₁₀(0,2m_x – 1), (59)

где с₅ определяется по формуле (57) при m_x = 5, a c₁₀ – по формуле (58) при m_x = 10.

При определении относительного эксцентриситета m_x за расчетный момент M_x следует принимать:

для стержней с шарнирно-опертыми концами, закрепленными от смещения перпендикулярно плоскости действия момента, – максимальный момент в пределах средней трети длины (но не менее половины наибольшего по длине стержня момента);

для стержней с одним защемленным, а другим свободным концом – момент в заделке (но не менее момента в сечении, отстоящем на треть длины стержня от заделки).

При гибкости коэффициент с не должен превышать:

для стержней замкнутого сечения – единицы;

для стержней двутаврового сечения с двумя осями симметрии – значений, определяемых по формуле

(60)

где

d = 4r/m; r = (J_x + J_y)/(Ah²); ; J_t = 0,433Sb_it_i³;

здесь b_i и t_i – соответственно ширина и толщина листов, образующих сечение;

h – расстояние между осями поясов;

для двутавровых и тавровых сечений с одной осью симметрии коэффициенты с не должны превышать значений, определяемых по формуле (173) прил. 6.

5.32. Внецентренно-сжатые элементы, изгибаемые в плоскости наименьшей жесткости (J_y < J_x и e_y ¹ 0), при l_x > l_y следует рассчитывать по формуле (51), а также проверять на устойчивость из плоскости действия момента как центрально-сжатые стержни по формуле

, (61)

где j_x – коэффициент, принимаемый согласно требованиям п. 5.3 настоящих норм.

При l_x £ l_y проверка устойчивости из плоскости действия момента не требуется.

5.33. В сквозных внецентренно-сжатых стержнях с решетками, расположенными в плоскостях, параллельных плоскости изгиба, кроме расчета на устойчивость стержня в целом по формуле (51) должны быть проверены отдельные ветви как центрально-сжатые стержни по формуле (7).

Продольную силу в каждой ветви следует определять с учетом дополнительного усилия от момента. Значение этого усилия при изгибе в плоскости, перпендикулярной оси y–y (табл. 7), должно быть определено по формулам: N_ad= M/b – для сечений типов 1 и 3; N_ad = M/2d – для сечения типа 2; для сечения типа 3 при изгибе в плоскости, перпендикулярной оси х–х, усилие от момента N_ad = 1,16M/b (здесь b – расстояние между осями ветвей).

Отдельные ветви внецентренно-сжатых сквозных стержней с планками следует проверять на устойчивость как внецентренно-сжатые элементы с учетом усилий от момента и местного изгиба ветвей от фактической или условной поперечной силы (как в поясах безраскосной фермы), а также п. 5.36 настоящих норм.

5.34. Расчет на устойчивость сплошностенчатых стержней, подверженных сжатию и изгибу в двух главных плоскостях, при совпадении плоскости наибольшей жесткости (J_x > J_y) с плоскостью симметрии следует выполнять по формуле

, (62)

где

здесь j_ey следует определять согласно требованиям п. 5.27* с заменой в формулах m и l соответственно на m_y и l_y, а c – согласно требованиям п. 5.41.

При вычислении приведенного относительного эксцентриситета m_ef,y = hm_y для стержней двутаврового сечения с неодинаковыми полками коэффициент h следует определять как для сечения типа 8 по табл. 73.

Если m_ef,y < m_x то кроме расчета по формуле (62) следует произвести дополнительную проверку по формулам (51) и (56), принимая e_y= 0.

Значения относительных эксцентриситетов следует определять по формулам:

и , (63)

где W_cx и W_cy – моменты сопротивления сечений для наиболее сжатого волокна относительно осей соответственно х–х и у–у.

Если l_x > l_y , то кроме расчета по формуле (62) следует произвести дополнительную проверку по формуле (51), принимая e_y= 0

В случае несовпадения плоскости наибольшей жесткости (J_x > J_y) с плоскостью симметрии расчетное значение m_x следует увеличить на 25%.

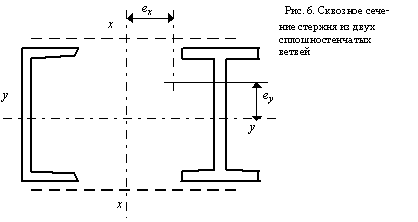

5.35. Расчет на устойчивость сквозных стержней из двух сплошностенчатых ветвей, симметричных относительно оси у–у (рис. 6), с решетками в двух параллельных плоскостях, подверженных сжатию и изгибу в обеих главных плоскостях, следует выполнять:

для стержня в целом – в плоскости, параллельной плоскостям решеток, согласно требованиям п. 5.27*, принимая e_y = 0;

для отдельных ветвей – как внецентренно-сжатых элементов по формулам (51) и (56), при этом продольную силу в каждой ветви следует определять с учетом усилия от момента M_x (см. п. 5.33), а момент M_y распределять между ветвями пропорционально их жесткостям (если момент М_у действует в плоскости одной из ветвей, то следует считать его полностью передающимся на эту ветвь). Гибкость отдельной ветви следует определять при расчете по формуле (51) согласно требования п. 6.13 настоящих норм, при расчете по формуле (56) – по максимальному расстоянию между узлами решетки.

5.36. Расчет соединительных планок или решеток сквозных внецентренно-сжатых стержней следует выполнять согласно требованиям п. 5.9 и 5.10 настоящих норм на поперечную силу, равную большему из двух значений: фактическую поперечную силу Q или условную поперечную силу Q_fic, вычисляемую согласно требованиям п. 5.8* настоящих норм.

В случае, когда фактическая поперечная сила больше условной, соединять планками ветви сквозных внецентренно-сжатых элементов, как правило, не следует.

ОПОРНЫЕ ЧАСТИ

5.37. Неподвижные шарнирные опоры с центрирующими прокладками, тангенциальные, а при весьма больших реакциях – балансирные опоры следует применять при необходимости строго равномерного распределения давления под опорой.

Плоские или катковые подвижные опоры следует применять в случаях, когда нижележащая конструкция должна быть разгружена от горизонтальных усилий, возникающих при неподвижном опирании балки или фермы.

Коэффициент трения в плоских подвижных опорах принимается равным 0,3, в катковых – 0,03.

5.38. Расчет на смятие в цилиндрических шарнирах (цапфах) балансирных опор следует выполнять (при центральном угле касания поверхностей, равном или большем p/2) по формуле

, (64)

где F – давление (сила) на опору;

r и l – соответственно радиус и длина шарнира;

R_lp – расчетное сопротивление местному смятию при плотном касании, принимаемое согласно требованиям п. 3.1* настоящих норм.

5.39. Расчет на диаметральное сжатие катков должен производиться по формуле

(65)

где n – число катков;

d и l – соответственно диаметр и длина катка;

R_cd – расчетное сопротивление диаметральному сжатию катков при свободном касании, принимаемое согласно требованиям п. 3.1.* настоящих норм.

6. РАСЧЕТНЫЕ ДЛИНЫ И ПРЕДЕЛЬНЫЕ ГИБКОСТИ ЭЛЕМЕНТОВ СТАЛЬНЫХ КОНСТРУКЦИЙ

РАСЧЕТНЫЕ ДЛИНЫ ЭЛЕМЕНТОВ ПЛОСКИХ ФЕРМ И СВЯЗЕЙ

6.1. Расчетные длины l_ef элементов плоских ферм и связей, за исключением элементов перекрестной решетки ферм, следует принимать по табл. 11.

Таблица 11

Направление	Расчетная длина l_ef
продольного изгиба	поясов	опорных раскосов и опорных стоек	прочих элементов решетки
1. В плоскости фермы:
а) для ферм, кроме указанных в поз. 1, б	l	l	0,8l
б) для ферм из одиночных уголков и ферм с прикреплением элементов решетки к поясам впритык	l	l	0,9l
2. В направлении, перпендикулярном плоскости фермы (из плоскости фермы):
а) для ферм, кроме указанных в поз. 2, б	l₁	l₁	l₁
б) для ферм с поясами из замкнутых профилей с прикреплением элементов решетки к поясам впритык	l₁	l₁	0,9l₁

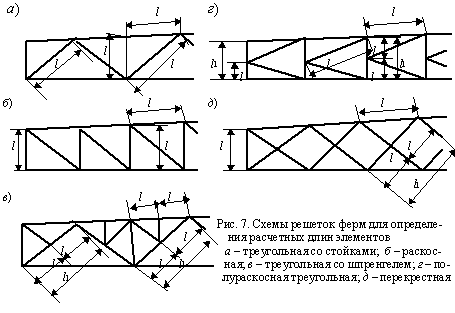

Обозначения, принятые в табл. 11 (рис. 7): l – геометрическая длина элемента (расстояние между центрами узлов) в плоскости фермы; l₁ – расстояние между узлами, закрепленными от смещения из плоскости фермы (поясами ферм, специальными связями, жесткими плитами покрытий, прикрепленными к поясу сварными швами или болтами, и т. п.

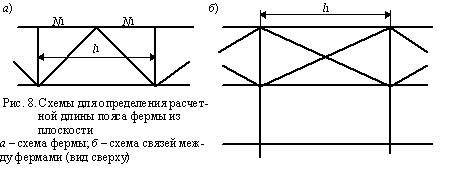

6.2. Расчетную длину l_ef элемента, по длине которого действуют сжимающие силы N₁ и N₂ (N₁ > N₂), из плоскости фермы (рис. 7, в, г; рис. 8) следует вычислять по формуле

(66)

Расчет на устойчивость в этом случае следует выполнять на силу N₁.

6.3*. Расчетные длины l_ef элементов перекрестной решетки, скрепленных между собой (рис. 7, д), следует принимать:

в плоскости фермы – равными расстоянию от центра узла фермы до точки их пересечения (l_ef = 1);

из плоскости фермы: для сжатых элементов – по табл. 12; для растянутых элементов – равными полной геометрической длине элемента (l_ef = l₁).

Таблица 12

Конструкция узла пересечения элементов решетки	Расчетная длина l_ef из плоскости фермы при поддерживающем элементе
	растянутом	неработающем	сжатом
Оба элемента не прерываются	l	0,7l₁	l₁
Поддерживающий элемент прерывается и перекрывается фасонкой:
рассматриваемый элемент не прерывается	0,7l₁	l₁	1,4l₁
рассматриваемый элемент прерывается и перекрывается фасонкой	0,7l₁	–	–
Обозначения, принятые в таблице 12 (рис. 7, д): l – расстояние от центра узла фермы до пересечения элементов; l₁ – полная геометрическая длина элемента.

6.4. Радиусы инерции i сечений элементов из одиночных уголков следует принимать:

при расчетной длине элемента, равной l или 0,9l (где l – расстояние между ближайшими узлами) – минимальный (i = i_min);

в остальных случаях – относительно оси уголка, перпендикулярной или параллельной плоскости фермы (i = i_x или i = i_y в зависимости от направления продольного изгиба).

РАСЧЕТНЫЕ ДЛИНЫ ЭЛЕМЕНТОВ ПРОСТРАНСТВЕННЫХ РЕШЕТЧАТЫХ КОНСТРУКЦИЙ

6.5. Расчетные длины l_ef и радиусы инерции сечений i сжатых и ненагруженных элементов из одиночных уголков при определении гибкости следует принимать по табл. 13*.

Таблица 13*

Элементы	l_ef	i
Пояса:
по рис. 9*, а, б, в	l_m	i_min
по рис. 9*, г, д, е	1,14l_m	i_x или i_y
Раскосы:
по рис. 9*, б, в, г	m_dl_d	i_min
по рис. 9*, а, д	m_dl_dc	i_min
по рис. 9*, е	l_d	i_min
Распорки:
по рис. 9*, б	0,8l_c	i_min
по рис. 9*, в	0,65l_c	i_min

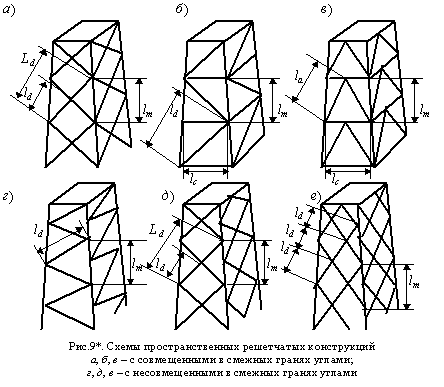

Обозначения, принятые в таблице 13* (рис. 9): l_dc* – условная длина раскоса, принимаемая по таблице 14; m_d* – коэффициент расчетной длины раскоса, принимаемый по табл. 15. Примечания: 1. Раскосы по рис. 9, а, д, е в точках пересечения должны быть скреплены между собой. 2. Для раскосов по рис. 9, е необходима дополнительная проверка их из плоскости грани с учетом расчета по деформированной схеме. 3. Значение l_ef для распорок по рис. 9, в дано для равнополочных уголков.

Расчетные длины l_ef и радиусы инерции i растянутых элементов из одиночных уголков при определении гибкости следует принимать:

для поясов – по табл. 13*;

для перекрестных раскосов по рис. 9*, а, д, е; в плоскости грани - равными длине l_d и радиусу инерции i_min; из плоскости грани – полной геометрической длине раскоса L_d, равной расстоянию между узлами прикрепления к поясам, и радиусу инерции i_x относительно оси, параллельной плоскости грани;

для раскосов по рис. 9*, б, в, г, – равными длине k_d и радиусу инерции i_min.

Расчетные длины l_ef и радиус инерции i элементов из труб или парных уголков следует принимать согласно требованиям подраздела "Расчетные длины элементов плоских ферм и связей".

Таблица 14*

Конструкция узла пересечения	Условная длина раскоса l_dc при поддерживающем элементе
элементов решетки	растянутом	неработающем	сжатом
Оба элемента не прерываются	l_d	1,3l_d	0,8L_d
Поддерживающий элемент прерывается и перекрывается фасонкой; рассматриваемый элемент не прерывается:
в конструкции по рис. 9*, а	1,3l_d	1,6l_d	L_d
в конструкции по рис. 9*, д:
при 1 < n £ 3	(1,75 - 0,15n)l_d	(1,9 - 0,1n)l_d	L_d
при n > 3	1,3l_d	1,6l_d	L_d
Узел пересечения элементов закреплен от смещения из плоскости грани (диафрагмой и т. п.).	l_d	l_d	l_d
Обозначения, принятые в таблице 14: L_d* – длина раскоса по рис. 9, а, д; , где J_m,min* и J_d,min – наименьшие моменты инерции сечения соответственно пояса и раскоса.

Таблица 15*

Прикрепление элемента	n	Значение m_d при, ,равном
к поясам		до 60	св. 60 до 160	св. 160
Сварными швами, болтами (не менее двух),	до 2	1,14		0,765
расположенными вдоль элемента, без фасонок	Св. 6	1,04		0,74
Одним болтом без фасонки	Независимо от n	1,12		0,82
Обозначения, принятые в таблице 15: n – см. табл. 14; l – длина, принимаемая: l_d – по рис. 9, б, в, г; l_dc – по табл. 14 (для элементов – по рис. 9, в, д). Примечания: 1. Значения m_d при значениях n от 2 до 6 следует определять линейной интерполяцией. 2. При прикреплении одного конца раскоса к поясу фасонок сваркой или болтами, а второго конца через фасонку, коэффициент расчетной длины раскоса следует принимать равным 0,5(1 + m_d); при прикреплении обоих концов раскоса через фасонки – m_d = 1,0. 3. Концы раскосов по рис. 9, в следует крепить, как правило, без фасонок. В этом случае при их прикреплении к распорке и поясу сварными швами или болтами (на менее двух), расположенными вдоль раскоса, значение коэффициента m_d следует принимать по строке n “До 2”. В случае прикрепления их концов одним болтом значение коэффициента m_d следует принимать по строке “Одним болтом без фасонки”, при вычислении значения l_ef по табл. 13* вместо m_d следует принимать 0,5(1 + m_d).

6.6. Расчетные длины l_ef и радиусы инерции сечений i при определении гибкости элементов плоских траверс (например, по рис. 21) следует принимать по табл. 16.

Таблица 16

	Расчетная длина l_ef и радиус инерции сечения i
Конструкция траверсы	поясов		решетки
	l_ef	i	l_ef	i
С поясами и решеткой из одиночных уголков (рис. 21, а)	l_m l_m₁	i_min i_x	l_d, l_c _–	i_min _–
С поясами из швеллеров и решеткой из одиночных уголков (рис. 21, б)	l_m 1,12l_m1	i_y i_x	l_d, l_c _–	i_min _–
Обозначение, принятое в таблице 16: i_x – радиус инерции сечения относительно оси, параллельной плоскости решетки траверсы.

РАСЧЕТНЫЕ ДЛИНЫ ЭЛЕМЕНТОВ СТРУКТУРНЫХ КОНСТРУКЦИЙ

6.7. Расчетные длины l_ef элементов структурных конструкций следует принимать по табл. 17.

Радиусы инерции сечений i элементов структурных конструкций при определении гибкости следует принимать:

для сжато-изгибаемых элементов относительно оси, перпендикулярной или параллельной плоскости изгиба (i = i_x или i = i_y);

в остальных случаях - минимальные (i = i_min).

Таблица 17

Элементы структурных конструкций	Расчетная длина l_ef
1. Кроме указанных в поз. 2 и 3	l
2. Неразрезные (не прерывающиеся в узлах) пояса и прикрепляемые в узлах сваркой впритык к шаровым или цилиндрическим узловым элементам	0,85l
3. Из одиночных уголков, прикрепляемых в узлах одной полкой:
а) сварными швами или болтами (не менее двух), расположенными вдоль элемента, при l/i_min:
до 90	l
свыше 90 до 120	0,9l
свыше 120 до 150 (только для элементов решетки)	0,75l
свыше 150 до 200 (только для элементов решетки)	0,7l
б) одним болтом при l/i_min:
до 90	l
свыше 90 до 120	0,95l
свыше 120 до 150 (только для элементов решетки)	0,85l
свыше 150 до 200 (только для элементов решетки)	0,8l
Обозначение, принятое в таблице 17: l – геометрическая длина элемента (расстояние между узлами структурной конструкции).

Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >> СНиПы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>

Задать вопрос в форуме >>
Форум "Металлопрокат, метизы, конструкции, ковка" >>
Форум "Нормативные документы по металлопрокату" >>
Форум "Ковка" >>
