СНиП 2.05.03-84*. Мосты и трубы. Часть 25

Таблица 8

m	z	m	z
0,4	4,88	1,2	6,87
0,5	5,12	1,4	7,69
0,6	5,37	1,6	8,69
0,7	5,59	1,8	9,86
0,8	5,80	2,0	11,21
1,0	6,26	2,5 и более	15,28

4.3. Приведенное критическое касательное напряжение t_xy,cr,ef для пластинок стенок изгибаемого элемента следует определять по формуле

, (13)

где d - меньшая сторона отсека (а или h_ef);

m₁ - коэффициент, принимаемый равным m при a > h_ef и 1/m при a < h_ef;

c - коэффициент упругого защемления стенки, принимаемый равным единице для элементов с болтовыми соединениями и по табл. 9 — для сварных элементов.

Таблица 9

g	Значение коэффициента c при m
	0,5	0,67	1,0	2,0	2,5 и более
0,25	1,014	1,063	1,166	1,170	1,192
0,5	1,016	1,075	1,214	1,260	1,300
1,0	1,017	1,081	1,252	1,358	1,416
2,0	1,018	1,085	1,275	1,481	1,516
5,0	1,018	1,088	1,292	1,496	1,602
10,0	1,018	1,088	1,298	1,524	1,636
Св. 10	1,018	1,089	1,303	1,552	1,580

5. Расчет по устойчивости пластинок стенки сплошных изгибаемых элементов, имеющих поперечные ребра и одно продольное ребро в сжатой зоне, следует выполнять:

первой пластинки — между сжатым поясом и продольным ребром — по формуле

, (14)

где w₁ - коэффициент, принимаемый по табл. 2;

s_x , s_y , t_xy - напряжения, определяемые по п. 2;

s_x,cr, s_y,cr, t_xy,cr критические напряжения, определяемые согласно п. 4;

второй пластинки — между растянутым поясом и продольным ребром — по формуле (10), принимая при этом w₂ = 1.

5.1. Приведенное критическое продольное нормальное напряжение s_x,cr,ef следует определять по формуле (11), при этом коэффициент упругого защемления следует принимать:

первой пластинки: элементов с болтовыми соединениями — c = 1,3; таких же и сварных элементов при объединении с железобетонной плитой — c = 1,35; прочих сварных элементов — по табл. 10;

второй пластинки — c = 1.

Таблица 10

g	0,5	1,0	2,0	5,0	10 и более
c	1,16	1,22	1,27	1,31	1,35

5.2. Приведенное критическое поперечное нормальное напряжение s_y,cr,ef первой пластинке следует определять по формуле

, (15)

где i - коэффициент, принимаемый равным 1,0 при и 2,0 при 0,7 > m > 0,4;

c - коэффициент упругого защемления, принимаемый по табл. 11 для элементов, объединенных с железобетонной плитой, и для балок с болтовыми соединениями, по табл. 12 — для сварных балок.

Таблица 11

m	0,5	0,8	1,0	1,5	2,0 и более
c	1,07	1,18	1,31	1,52	1,62

Таблица 12

g	Значение коэффициента c при m
	0,5	0,6	0,9	1,0	1,5	2,0	2,5	3,0
2	1,06	1,07	1,13	1,17	1,31	1,32	1,29	1,25
4	1,06	1,07	1,14	1,19	1,38	1,44	1,43	1,39

Приведенное критическое поперечное нормальное напряжение s_y,cr,ef при воздействии сосредоточенной нагрузки, когда действующие напряжения определяются по формуле (6), следует вычислять по формуле (15) с умножением на коэффициент 1,55; если при этом а > 2h₁ + 2l_ef, то надлежит принимать .

Приведенное критическое поперечное нормальное напряжение s_y,cr,ef во второй пластинке следует определять по формуле (12), при этом следует принимать: c = 1; z — по табл. 8; z — по табл. 6 при r = 0,35.

5.3. Приведенное критическое касательное напряжение t_xy,cr,ef следует определять по формуле (13), при этом для первой пластинки вместо коэффициента защемления должен быть принят коэффициент , для второй пластинки — c = 1.

6. Расчет по устойчивости пластинок стенки сплошных изгибаемых элементов, имеющих поперечные ребра и несколько продольных ребер жесткости, следует выполнять:

первой пластинки — между сжатым поясом и ближайшим ребром — по формуле (14) и формулам (11), (15) и (13) для s_x,cr,ef, s_y,cr,ef, t_xy,cr,ef соответственно;

для последующих сжатых пластинок — по формулам для первой пластинки, принимая коэффициент защемления c = 1;

для сжато-растянутой пластинки — по формуле (10), принимая w₁ = 1, и формулам (11), (15) и (13) для s_x,cr,ef, s_y,cr,ef, t_xy,cr,ef как для второй пластинки по п. 5.

Расчет по устойчивости пластинки растянутой зоны стенки следует выполнять по формуле

, (16)

где

s_y,cr , t_xy,cr - критические поперечное нормальное и касательное напряжения, определяемые по s_y,cr,ef и t_xy,cr,ef согласно указаниям п. 4, при этом приведенное критическое поперечное нормальное напряжение s_y,cr,ef следует определять по формуле

, (17)

где d — коэффициент, принимаемый по табл. 13.

Таблица 13

Тип пластинки	Значения коэффициента d при
	0,4	0,5	0,6	0,7	0,8	1,0	1,5	2,0
Примыкающая к растянутому поясу	1240	1380	2520	1650	1820	2240	3860	6300
Промежуточная	920	970	1020	1060	1100	1190	1530	2130

П р и м е ч а н и е. а и h_ef следует определять по п. 1.

Приведенное критическое касательное напряжение t_xy,cr,ef следует определять:

для пластинки, примыкающей к растянутому поясу, — по формуле

, (18)

для промежуточной растянутой пластинки — по формуле

, (19)

где d — меньшая сторона отсека (а или h_ef);

m₁ — коэффициент, принимаемый равным m при а > h_ef и 1/m при а < h_ef .

7. Расчет по устойчивости пластинок стенки сплошных сжато-изгибаемых элементов (балки жесткости пролетного строения распорной системы, арки или пилона) при сжатии сечения по всей высоте следует выполнять по формуле

, (20)

где s_х — максимальное продольное нормальное напряжение на границе пластинки от продольной силы N и изгибающего момента М_m, принимаемого в соответствии с п. 2;

w₁ — коэффициент, определяемый по табл. 2;

s_y , s_x — поперечное нормальное и среднее касательное напряжения, определяемые согласно п. 2;

s_x,cr , s_y,cr , t_xy,cr - критические напряжения, определяемые по s_x,cr,ef , s_y,cr,ef , t_xy,cr,ef согласно указаниям п. 4.

При действии на части высоты сечения растягивающих напряжений расчет следует выполнять как для стенки сплошных изгибаемых элементов (см. пп. 4—6).

ПРИЛОЖЕНИЕ 17*

Обязательное

КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА НА ВЫНОСЛИВОСТЬ

Таблица 1*

Эффективные коэффициенты концентрации напряжений b

для расчета стальных конструкций мостов на выносливость

Расположение расчетного сечения	Коэффициент b для стали марок
и характеристика конструкции	16Д	15ХСНД, 10ХСНД, 390-14Г2АФД, 390-15Г2АФДпс
1. По основному металлу после дробеметной очистки или с необработанной прокатной поверхностью у деталей с прокатными или обработанными фрезерованием, строжкой кромками в сечениях вне сварных швов и болтов	1,0	1,0
2. То же, с кромками, обрезанными газовой машинной резкой:
а) нормального качества	1,1	1,2
б) чистовой (смыв-процесс, резка с кислородной завесой, кислородно-плазменная)	1,0	1,0
3. По основному металлу деталей в сечениях:
а) нетто по соединительным болтам составных элементов, а также у свободного отверстия (черт. 1)	1,3	1,5
б) нетто у отверстия с поставленным в него высокопрочным болтом, затянутым на нормативное усилие (черт. 2)	1,1	1,3
в) брутто по первому ряду высокопрочных болтов в прикреплении фасонки к не стыкуемым в данном узле сплошным балок и элементам решетчатых ферм (черт. 3)	1,3m_f	1,5m_f
г) то же, в прикреплении к узлу или в стыке двухступенчатых элементов, у которых:
непосредственно перекрытая часть сечения (2А_n) составляет, %, не менее: 80 общей площади сечения, в том числе при двусторонних накладках - 60 (черт. 4)	1,4m_f	1,6m_f
непосредственно перекрытая часть сечения (2А_n) составляет, %, не менее: 60 общей площади сечения, в том числе при двусторонних накладках - 40 (см. черт. 4)	1,5m_f	1,7m_f
д) то же, в прикреплении к узлу или в стыке с односторонними накладками двухступенчатых элементов, у которых непосредственно перекрытая часть сечения (2А_n) составляет (черт. 5), % общей площади сечения:
60 и более	1,6m_f	1,8 m_f
менее 60	1,7m_f	1,9m_f
е) то же, в прикреплении к узлу или в стыке с односторонними накладками одностенчатых элементов (черт. 6)	2,2m_f	2,5m_f
4. По основному металлу деталей в сечении по границе необработанного стыкового шва с усилением, имеющим плавный переход (при стыковании листов одинаковой толщины и ширины)	1,5	1,8
5. По основному металлу деталей в сечении по зоне перехода к стыковому шву, обработанному в этом месте абразивным кругом или фрезой при стыковании листов:
а) одинаковой толщины и ширины	1,0	1,0
б) разной ширины в сечении по более узкому листу	1,2	1,4
в) разной толщины в сечении по более тонкому листу	1,3	1,5
г) разной толщины и ширины в сечении по листу с меньшей площадью	1,6	1,9
6. По основному металлу элемента, прикрепляемого внахлестку, в сечении по границе лобового углового шва:
а) без механической обработки этого шва при отношении его катетов b:a³2 (при направлении большего катета b вдоль усилия)	2,3	3,2
б) то же, при отношении катетов b:a=1,5	2,7	3,7
в) при механической обработке этого шва и отношении катетов b:a³2	1,2	1,4
г) то же, при отношении катетов b:a=1,5	1,6	1,9
7. По основному металлу элемента, прикрепляемого внахлестку фланговыми угловыми швами, в сечениях по концам этих швов независимо от их обработки	3,4	4,4
8. По основному металлу растянутых поясов балок и элементов ферм в сечении по границе поперечного углового шва, прикрепляющего диафрагму или ребро жесткости:
а) без механической обработки шва, но при наличии плавного перехода от шва к основному металлу при сварке:
ручной	1,6	1,8
полуавтоматической под флюсом	1,3	1,5
б) при механической обработке шва фрезой	1,0	1,1
9. Сечения составных элементов из листов, соединенных непрерывными продольными швами, сваренными автоматом, при действии усилия вдоль оси шва	1,0	1,0
10. По основному металлу элементов в местах, где обрываются детали:
а) фасонки, привариваемые встык к кромкам поясов балок и ферм или втавр к стенкам и поясам балок, а также к элементам ферм, при плавной криволинейной форме и механической обработке перехода от фасонки к поясу, при полном проплавлении толщины фасонки	1,2	1,4
б) оба пояса на стенке двутаврового сечения при условии постепенного уменьшения к месту обрыва ширины и толщины пояса, присоединения стенки к поясам на концевом участке с полным проплавлением и механической обработкой перехода поясов к стенке	1,3	1,6
в) один лист пакета пояса сварной балки при уменьшении к месту обрыва толщины с уклоном не круче 1:8 и ширины листа со сведением ее на нет с уклоном не круче 1:4 и с механической обработкой концов швов	1,2	1,4
г) накладная деталь для усиления ослабленного отверстиями сечения элемента (компенсатор ослабления) при симметричном уменьшении ее ширины со сведением на нет, с уклоном не круче 1:1 и с механической обработкой концов швов	1,2	1,4
11. По основному металлу элементов проезжей части в сечениях по крайнему ряду высокопрочных болтов в прикреплении:
а) диагонали продольных связей к нижнему поясу продольной балки, а также «рыбки» к нижнему поясу поперечной балки	1,1	1,3
б) фасонки горизонтальной диафрагмы к нижнему поясу продольной балки	1,3	1,5
в) «рыбки» к верхнему поясу продольной балки	1,6	1,8
12. По оси стыкового шва с полным проплавлением корня шва:
а) при автоматической и полуавтоматической сварке под флюсом и ручной сварке, с контролем с помощью ультразвуковой дефектоскопии (УЗД)	1,0	1,0
б) то же, без контроля УЗД	1,2	1,4
13. По расчетному сечению углового шва:
а) лобового шва, выполненного сваркой:
ручной	2,3	3,2
автоматической и полуавтоматической под флюсом	1,9	2,4
б) флангового шва	3,4	4,4
в) продольного соединительного шва составного элемента на участке его прикрепления к узлу при непосредственном перекрытии стыковыми накладками или узловыми фасонками лишь части сечения	1,5	1,7
г) продольного поясного шва балки	1,7	1,9
14. По основному металлу листа настила ортотропной плиты в зоне перехода к монтажному стыковому шву, выполненному односторонней автоматической сваркой под флюсом:
а) с наложением первого слоя ручной сваркой на флюсомедной подкладке, без механической обработки усиления	2,4	2,7
б) то же, с механической обработкой усиления с обратной стороны стыка	1,6	1,8
в) на стеклотканево-медной подкладке с примиенением гранулированной металлохимической присадки, без механической обработки усиления	1,5	1,65
15. По основному металлу листа настила отротропной плиты в зоне перехода к потолочному угловому шву его монтажного соединения с поясом главной балки или фермы внахлестку:
а) выполненному ручной сваркой	6,4	7,1
б) то же, с применением монтажной полосовой вставки, привариваемой встык к кромкам ортотропных плит, прикрепляемых внахлестку к поясу балки	3,8	4,2
16. По основному металлу листа настила ортротропной плиты в зоне перехода к его монтажному стыковому соединению с поясом главной балки или фермы, выполненному односторонней автоматической сваркой под флюсом:
а) с наложением первого слоя ручной сваркой на флюсомедной подкладке, с механической обработкой усиления с обратной стороны стыка, при одинаковой толщине стыкуемых листов	1,6	1,8
б) то же, при разной толщине стыкуемых листов	1,8	2,0
в) на стеклотканево-медной подкладке с применением металлохимической присадки, без механической обработки усиления, при одинаковой толщине стыкуемых листов	1,5	1,65
г) то же, при разной толщине стыкуемых листов	1,7	1,9
17. По основному металлу в зоне узла пересечения продольного ребра ортотропной плиты с поперечным в одноярусной ортотропной плите:
а) продольное ребро проходит через V-образный вырез с выкружками на концах радиусом 15-20 мм в стенке поперечного ребра и приварено к ней с одной стороны двумя угловыми швами	2,2	2,4
б) продольное ребро проходит через вырез в стенке поперечного ребра и в опорной пластинке и приварено к ней угловыми швами	1,3	1,5
18. То же, в двухъярусной ортотропной плите:
а) тавровое продольное ребро соединяется с поперечным высокопрочными болтами через отверстия, просверленные в полке продольного и поясе поперечного ребер	1,2	1,3
б) тавровое продольное ребро соединяется с поперечным специальными прижимами	1,1	1,2
19. По основному металлу листа настила и продольных ребер ортотропной плиты по границе швов в зоне цельносварного монтажного поперечного стчка ортотропной плиты:
а) при совмещенных в одном сечении стыках листа настила и продольных ребер, без механической обработки усиления швов	2,2	2,5
б) с разнесенными от стыка листа настила стыками продольного ребра, без механической обработки усиления швов	2,2	2,4
в) с разнесенными от стыка листа настила обработанными стыками продольного ребра, с механической обработкой усиления с обратной стороны стыка листа настила	2,1	2,3
20. То же, в комбинированном стыке - сварном листа настила, болтовом в ребрах:
а) с устройством прямоугольных скругленных вырезов в продольных ребрах, без полного проплавления их концевых участков, без механической обработки усиления стыкового шва листа настила	2,8	3,1
б) с устройством обработанных полукруглых выкружек в продольных ребрах, с полным проплавлением их концевых участков, с механической обработкой усиления шва с обратной стороны стыка листа настила	2,1	2,3
в) с обрывом продольных ребер вблизи стыка листа настила и постановкой вставки между их торцами, без механической обработки усиления стыкового шва листа настила	1,9	2,1

П р и м е ч а н и я: 1. m_f — коэффициент, учитывающий влияние сдвигов по контактам соединяемых элементов и принимаемый по табл. 3 в зависимости от числа поперечных рядов болтов n в соединении.

2. Параметр n определяется:

числом поперечных рядов болтов в прикреплении данного элемента к фасонке или стыковой накладке, когда этот элемент обрывается в данном узле (п. 3, г, д, е);

общим числом поперечных рядов болтов в прикреплении фасонки к непрерывному элементу (п. 3, в).

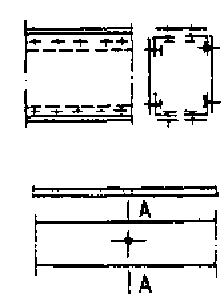

Черт. 1. Расположение проверяемого на выносливость расчетного сечения А—А по основному металлу в сечениях нетто
по соединительным болтам составных элементов,
а также у свободного отверстия

Черт. 2. Расположение проверяемого на выносливость расчетного сечения А—А по основному металлу в сечениях нетто
у отверстия с поставленным в него высокопрочным болтом,
затянутым на нормативное усилие

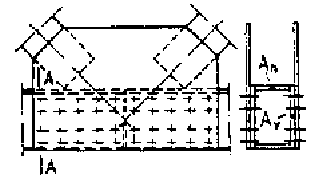

Черт. 3. Расположение проверяемого на выносливость расчетного сечения А—А по основному металлу в сечении брутто по первому ряду высокопрочных болтов в прикреплении фасонки
к нестыкуемым в данном узле поясам сплошных балок
и элементам решетчатых форм

Черт. 4. Расположение проверяемого на выносливость расчетного сечения А—А по основному металлу в сечении брутто
по первому ряду высокопрочных болтов в прикреплении к узлу или в стыке двухстенчатых элементов

Черт. 5. Расположение проверяемого на выносливость расчетного сечения А—А по основному металлу в сечении брутто по первому ряду высокопрочных болтов в прикреплении к узлу или в стыке двухстенчатых элементов с односторонними накладками

Черт. 6. Расположение проверяемого на выносливость расчетного сечения А—А по основному металлу в сечении брутто по первому ряду высокопрочных болтов в прикреплении к узлу или в стыке одностенчатых элементов с односторонними накладками
